35kV及以上电压等级的XLPE电力电缆主要是单芯电缆，在运行过程中护套绝缘常受到破坏，出现两点或多点间，或者接地线失效等原因会导致外护套击穿或护层保护器烧毁，更严重的会导致电缆主绝缘击穿等安全隐患。通过对高压电缆金属护套环流的在线监测，能及时发现电缆金属护套和接地线存在的缺陷，从而有效地预防电力电缆事故的发生，确保电力电缆的安全稳定运行。

　　系统构成

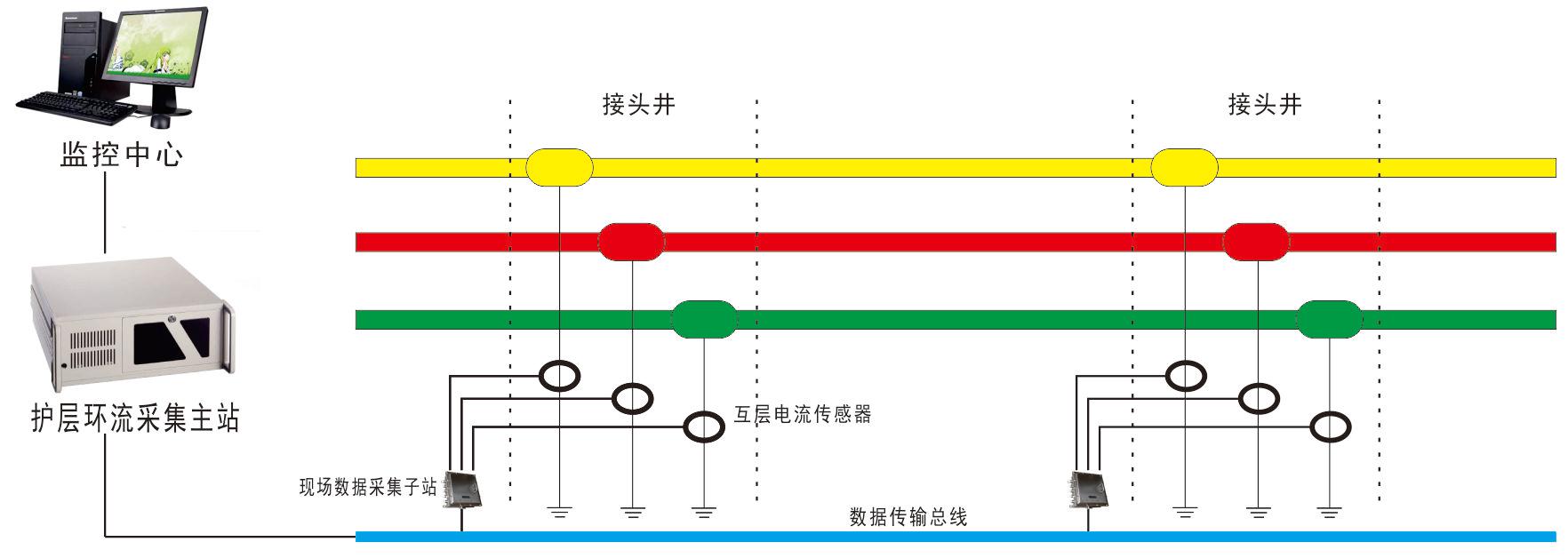

　　高压电缆环流在线监测系统主要由现场变送器、远程监测终端和控制中心服务器构成。通过监测电缆运行电流和护层电流来监测电缆的运行状态，采用现场总线以光缆方式将监测数据发送给控制中心服务器，同时控制中心服务器根据现场情况进行相应的数据分析、管理和故障判断。



系统功能
　　（1）接地线防盗：接地线被盗后，引发报警，告知被盗的接地线位置；
　　（2）护套绝缘监测；
　　（3）接地电流瞬态超限锁定报警；
　　（4）接地电流参数超标自动报警或者异常变化自动报警功能；
　　（5）自动诊断链路故障。

系统优点
　　（1）操作方便：组态软件编程，参数的设定和修改方便，控制显示操作界面更加人性化。
　　（2）开放性好：监测系统软、硬件均采用国际通用产品，带有接入通用型附属设备的接口,具有开放网络接口，可支持工业以太网、INTERBUS总线、PROFIBUS总线、CAN总线、D-NET总线等国际标准协议。
　　（3）故障率低：平均无故障时间可达十万小时以上，可靠性高。
　　（4）防护等级高：现场监测仪器、终端等具有防雨、防潮、防摔功能（防护等级满足IP68等级）。
　　（5）系统具备电缆故障甄别实时判断和反馈信息的功能，实时性好，响应时间快，抗干扰能力强。
